短波二線制紅外測溫儀 , DS40N, 600-3200°C
規格：DS40N, 600-1800°C , 800-2500°C
單位：臺
瀏覽次數：7350
性能標簽：
DS40N , 短波二線制紅外測溫儀 , 波長0.8~1.1μm , 測溫范圍：600~1800°C , 800~2500°C, 900-3200°C
產品詳細描述
特殊型DS40N(900-3200°C)，低價，常用于石墨爐測溫
• 數字二線制紅外測溫儀，測溫范圍：600~2500°C, 可擴展到900-3200°C
• 最小可測量的物體直徑為1.2mm
• LED或激光瞄準
• 多種光譜范圍
• 內置USB通信接口，可無供電操作
• 最大值存儲
• 不銹鋼外殼
技術數據
| 技術數據 | |
| 型號 | DS40N |
| 測溫范圍 | 600~1800°C(100:1), 800~2500°C(200:1), 900~3200°C(200:1) |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度51°C |
| 光譜范圍 | 0.8~1.1µm |
| 光學系數 | 四種固定光學系數 (型號 I, II, III和IV)或可變焦距,帶石英玻璃保護窗口 |
| 距離系數 | 100:1 , 200:1 |
| 測量誤差 | 0.5%測量值 (Tamb=23°C, ε=1, t95=1s) |
| 重復精度 | 0.1%測量值 (Tamb=23°C, ε=1, t95=1s) |
| NETD | 0.1°C (Tamb=23°C, ε=1, t95=1s) |
| 響應時間(t95) | 10ms，可調，可達100s |
| 發射率 | 0.05~1.00, 可調 |
| 存儲方式 | 最大值存儲, 可通過通信接口調整 |
| 輸出信號 | 4~20 mA, 線性溫度 最大負荷: 700 Ω @ 24 V |
| 通信接口 | 電隔離 USB 通信接口 |
| 瞄準 | 內置綠色LED瞄準燈或紅色激光瞄準燈 |
| 軟件 | Windows®下PYROSOFT Spot |
| 可調參數 | 發射率, 響應時間, 溫度單位°C或°F 存儲方式, 子測溫范圍,可通過接口和軟件調整 |
| 供電電源 | 24 VDC ± 25%和12 V~30 VDC4 |
| 功耗 | 最大0.6 W (無瞄準燈時) |
| 運行溫度 | 0~70°C |
| 存儲溫度 | –20~70°C |
| 重量 | 約 455 g |

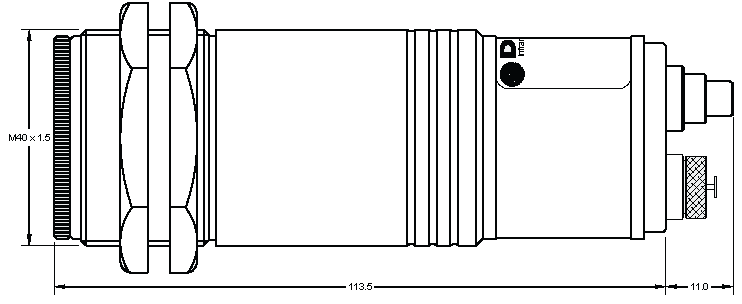

| 尺寸 | 螺紋M40x1.5, 長度 125mm |
| 外殼 | 不銹鋼，帶插座和保護窗口 |
| 防護等級 | IP 65 (DIN 40 050) |
| CE認證 | 遵守EU規則(EN 50 011) |
| 供貨范圍 | DS40N紅外探頭, 操作手冊,檢測單, Windows®下PYROSOFT Spot |
附件
| 機械附件、電氣附件、光學附件 | |
| 5針連接電纜 | 長度: 2m， 5m， 10m， 15m， 20m， 25 m或30 m |
| USB通信接口 | 1.8m屏蔽電纜 |
| 供電電源 | 24 VDC， 0.6 A |
| 安裝支架 | 固定式 或 可調式 |
| 空氣吹掃器 | 不銹鋼，空氣壓力0.1~0.5bar，無油 |
| 水冷套 | 帶集成空氣吹掃器和安裝支架 |
| 真空法蘭 | KF16，帶石英玻璃窗口 |
| 保護窗口 | 石英玻璃或藍寶石玻璃 |
| 激光過濾器 | DG40N內置用，用于抑制激光干擾 |
光學系數
| 光學系數(210、290、650、4000) | ||||||||
| 光學系數210 (光圈D=12.5mm) | 光斑尺寸M(mm) | |||||||
| 型號 | 測量距離 | 0 | 100 | 210 | 300 | 400 | 500 | 600 |
| DS40N(600~1800°C) | 12.5 | 7.5 | 2 | 8.2 | 15.1 | 22 | 28.9 | |
| DS40N(800~3200°C) | 12.5 | 7.1 | 1.2 | 7.1 | 13.6 | 20.1 | 26.6 | |
| 光學系數290 (光圈D=11.8mm) | 光斑尺寸M(mm) | |||||||
| 型號 | 測量距離 | 0 | 100 | 200 | 290 | 400 | 500 | 600 |
| DS40N(600~1800°C) | 11.8 | 8.8 | 5.7 | 3 | 8.6 | 13.7 | 18.8 | |
| DS40N(800~3200°C) | 11.8 | 8.2 | 4.7 | 1.5 | 6.5 | 11.1 | 15.7 | |
| 光學系數650 (光圈D=10.8mm) | 光斑尺寸M(mm) | |||||||
| 型號 | 測量距離 | 0 | 200 | 400 | 650 | 800 | 1000 | 1200 |
| DS40N(600~1800°C) | 10.8 | 9.5 | 8.2 | 6.5 | 10.5 | 15.8 | 21.1 | |
| DS40N(800~3200°C) | 10.8 | 8.6 | 6.3 | 3.5 | 6.8 | 11.2 | 15.6 | |
| 光學系數4000 (光圈D=10.4mm) | 光斑尺寸M(mm) | |||||||
| 型號 | 測量距離 | 0 | 400 | 800 | 1600 | 2400 | 3200 | 4000 |
| DS40N(600~1800°C) | 10.4 | 13.4 | 16.3 | 22.2 | 28.2 | 34.1 | 40 | |
| DS40N(800~3200°C) | 10.4 | 11.4 | 12.3 | 14.2 | 16.2 | 18.1 | 20 | |
