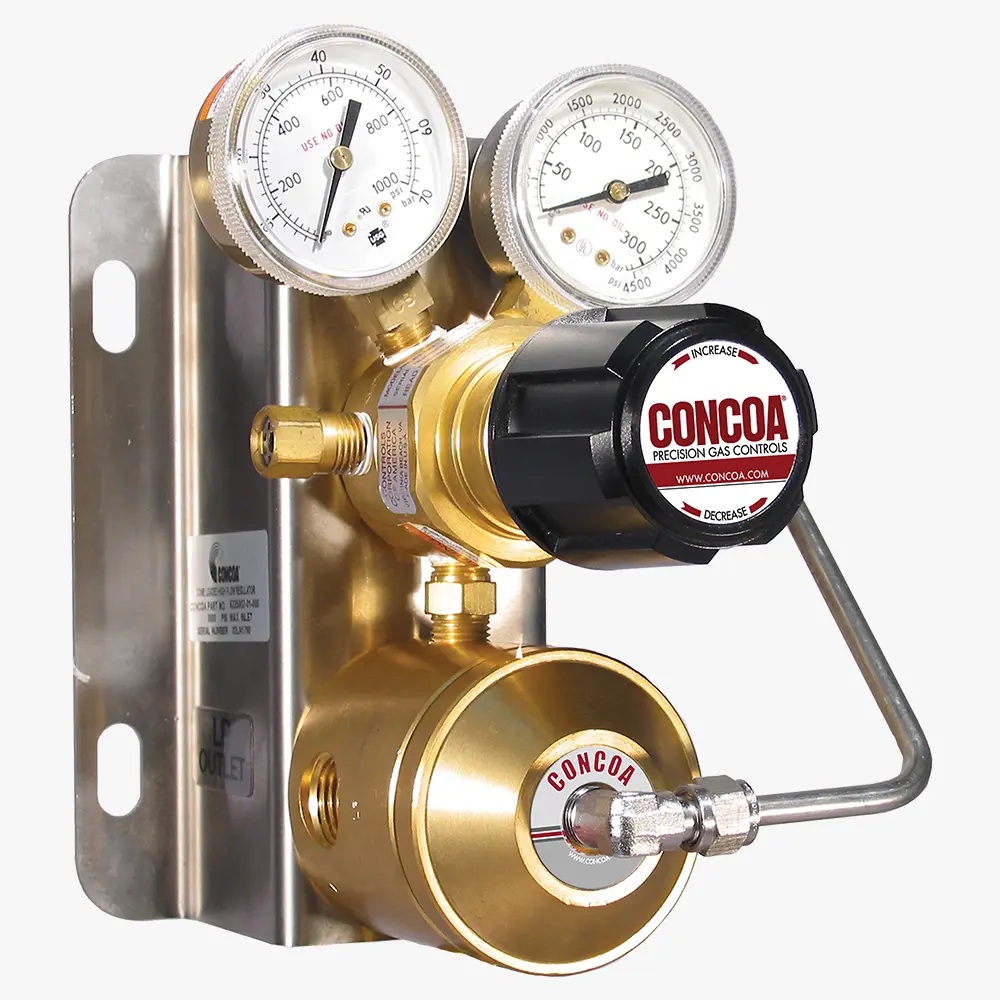

623系列圓頂加載調壓閥

規格：

單位：

瀏覽次數：4780

性能標簽：

623系列圓頂加載調壓閥，最大入口600，3000，4500PSI，出口壓力0~500，0~725，0~2000PSI

產品詳細描述

623系列圓頂加載調壓閥為超高流量氣體輸送系統，常用于激光輔助系統。一般這些氣體是有低壓(小于600PSIG/42BAR)低溫氣源系統供應的。
623系列設計用于直接安裝到外部蒸發器。圓頂加載的平衡主閥閥座設計允許通過完整的流量,這對輔助氣體或過程氣體有時是必須的,以確保在供氣源壓力波動時保證恒定的輸送壓力。

先進特征

• 可達4,500Psig入口，液體或高壓用
• 高流量輸送調壓閥，ISOFLOW™ 閥座設計

• 40微米內置過濾器，限制氣體污染的可能性

• 可變的管道壓力，管道壓力現場可調

• 壁掛式安裝支架，易于安裝

• 右手側和左手側入口可用，靈活安裝選項

• 0-500PSIG型號，較低的靜態損失對低溫應用來說會產生更好的性能


應用

1) 來自低溫氣源的輔助氣體
    氮氣和氧氣
    (低入口型號,用于MVE Laser-Cyl™*, TW™ VHP液態氣瓶*, MVE Trifecta™,CTR Laser Maid™, 和TW™ Laser Pak系統)
 *最大流量時需要可選得外部環境空氣蒸發器

2) 來自高壓氣源的輔助氣體
     氮氣和氧氣
     (適用帶”Gas Paks”、支架和管子尾部的高入口型號)

材料

• 輸送調壓閥：黃銅棒閥體和閥帽，PTFE 閥座*或PCTFE 閥座†，PTFE和Viton®(內部)
• 先導閥：黃銅棒閥體和閥帽，PTFE 閥座*或PCTFE 閥座†，PTFE和Viton®(內部)
• 接管和管接頭：316L不銹鋼
• 壓力表 (PSIG/BAR雙刻度)：黃銅(插座)，青銅(波登管)，黃銅(外殼)

技術特性

• 最大入口壓力：600PSIG (42BAR)，3,000PSIG (210BAR)，4,500PSIG (310BAR)
• 溫度范圍：-40~140°F (-40~60°C)
• 最大流量(氮氣)：10,000 SCFH (4700 LPM)
• 入口連接：½” FPT
• 出口連接：½” FPT
• 重量：12.6 lbs. (5.7 kg)

訂貨信息

 本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
