515系列SilcoNert 2000涂層自動切換系統

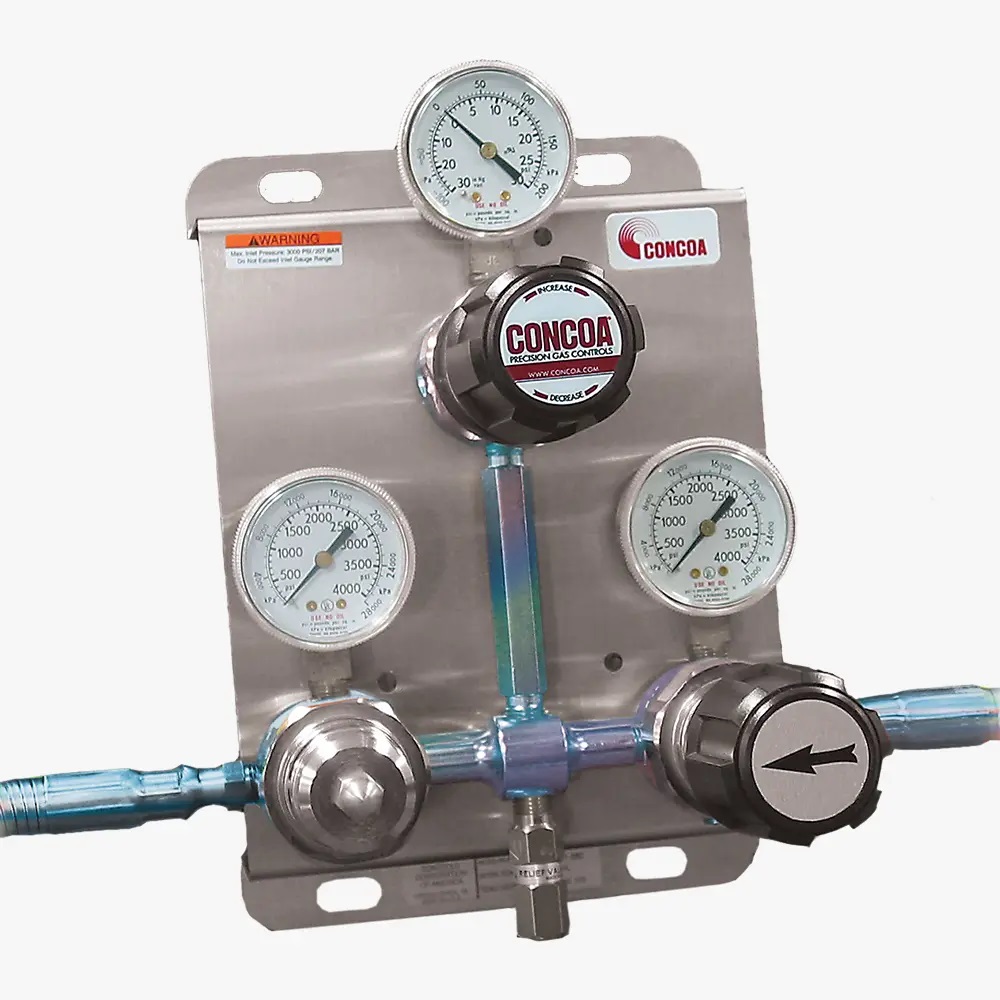

規格：圖示型號5154111-01-000
單位：
瀏覽次數：5188
性能標簽：
515系列SilcoNert 2000為自動切換系統，最大入口壓力3000PSIG，Cv=0.1，主要用于腐蝕性氣體
產品詳細描述
515系列SilcoNert 2000涂層為自動切換系統，設計用于連續輸送反應性、腐蝕性或高純標定氣體、儀表供氣或過程氣體，以及控制氣體。專利非晶硅表面拋光提供316L不銹鋼極高的惰性和耐腐蝕能力。系統帶柔性軟管，用于同2個氣瓶一起使用，以保證恒定的下游壓力，可選一個集成在系統中的管道調壓閥。
主要應用
- 反應性標定標準
- 輻射監測
- H2S和低含硫標定標準
- 汞標定標準
- 碳氫氣體控制中低等級硫
- 腐蝕性氣體
- 超高純儀表純氣
特征
- 400系列不銹鋼調壓閥Capsule® 閥座
- 金屬對金屬膜片密封，不會引起氣體污染
- 易于操作的優先順序閥，1鍵切換氣瓶的優先順序
- 入口密封管內截止閥防止污染和回流
- 同Maniflex匯流排兼容每側可以有多個氣瓶
- 可選管道調壓閥在換氣時穩定管道壓力
- 可選遠程報警易于集成到Altos 2報警系統
材料
- 閥體：SilcoNert 2000涂層316L不銹鋼棒
- 閥帽: 鍍鉻黃銅棒
- 膜片: SilcoNert 2000涂層316L不銹鋼
- 閥座: PTFE,PCTFE用于4500 PSIG入口
- 過濾器: < 10微米SilcoNert 2000涂層專利316L不銹鋼濾網
- 內部密封: PTFE
性能指標
- 最大入口壓力：3000 PSIG (210 BAR)
- 溫度范圍：-40~140°F (-40~60°C)
- 壓力表：2”直徑不銹鋼(波登管未涂層)
- 出口連接：1/4” MPT (無管道調壓閥)，1/4” FPT (有管道調壓閥)
- 氦氣泄漏率：1 x 10-8 scc/sec
- Cv：0.1
- 重量：8.25 lbs. (3.71 kg)
訂貨信息
| 515 | A | B | C | D | E |
| 系列 |
切換壓力 |
入口連接 | 管道調壓閥 | 裝備 | 安裝選項 |
| 4: 200/170PSIG | 0: 1/4” FPT接口 | 0: 無 | 1: 0-4000 PSI/0-28000kPa 壓力表, 無報警功能 | 請指定入口連接 | |
| 5: 500/470PSIG | 1: 柔性不銹鋼軟管(36”) | 1: 0-15PSIG | 2: 0-280 BAR/4000 PSIG 壓力表, 無報警功能 | (如果可用) | |
| 8: 300/270PSIG | 2:匯流排接頭* | 2: 0-50PSIG | 4: 0-280 BAR/4000PSIG帶壓力開關† 和遠程報警 | CGA、DIN 477 | |
| 3: 柔性不銹鋼軟管(24”) | 3: 0-100PSIG | 8: 0-4000 BAR/PSI* 帶壓力開關†和無遠程報警 | BS 341 和 | ||
| 4: 隔膜閥，帶1/4” FPT接口 | 4: 0-250PSIG | 其它可用的連接 | |||
| 5: 隔膜閥，帶軟管 (36”) | 5: 0-400PSIG | †對易燃氣體或危險環境，需要使用本安柵. | |||
| 7: 隔膜閥，帶軟管 (24”) | 7: 0-150PSI | ||||
| 8: 柔性不銹鋼軟管(72”) | |||||
| A: 柔性不銹鋼軟管(72")帶隔膜閥 | |||||
| * 參見匯流排訂貨信息 |
