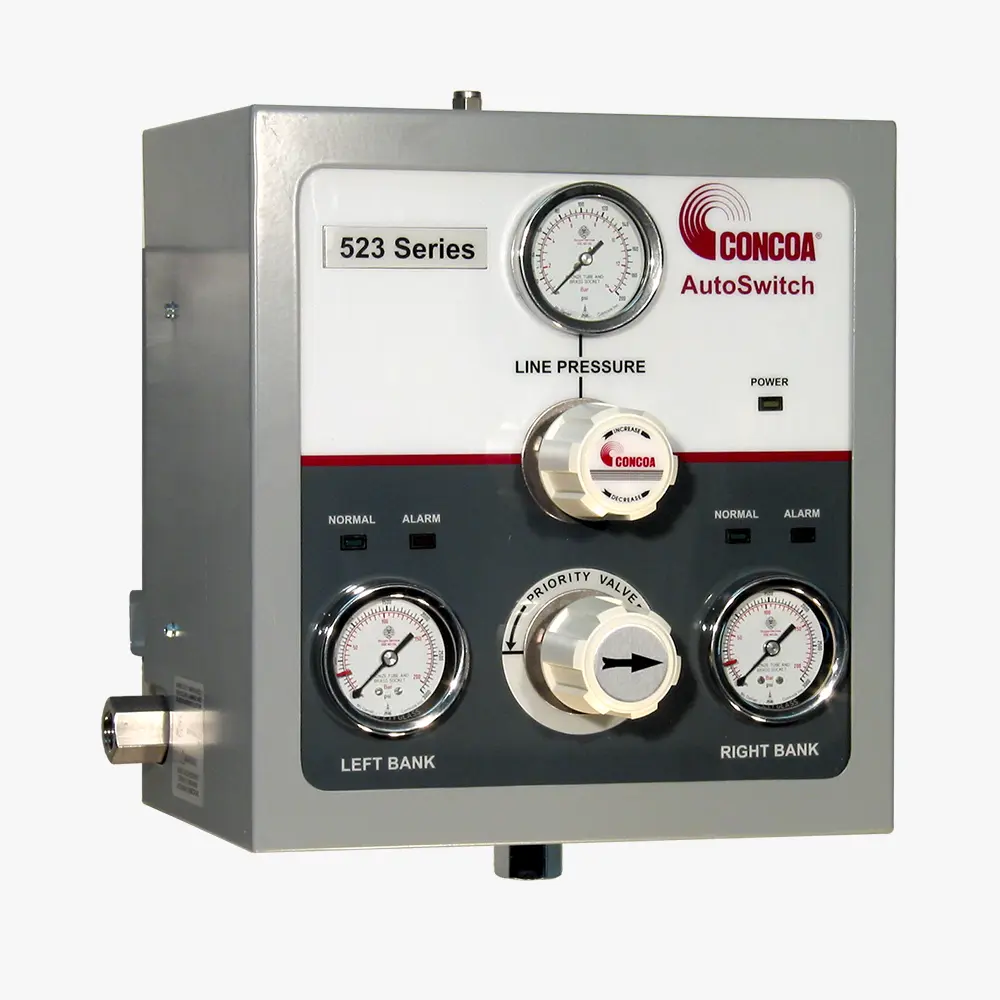

523系列自動切換系統
規格：523系列
單位：臺
瀏覽次數：4533
性能標簽：
523系列自動切換系統，適用于超高純或腐蝕性氣體應用，特別是實驗室或工業用氣體
產品詳細描述
523系列自動切換系統為連續氣體輸送系統，適用于超高純或腐蝕性氣體應用，特別是實驗室或工業用氣體，在這些場合需要自動改變氣瓶或儲罐在供氣源到儲備供應的優先順序，但對正在用氣的管道不產生壓力波動。可選內部壓力開關、警告燈、獨立的遠程報警指示儲罐壓力低并告知更換快耗盡的氣瓶。
高級特征
• 400系列316L不銹鋼元件，Capsule® 閥座
• 金屬面密封，不可能有氣體污染
• 集成式管道調壓閥，在充氣轉換時穩定管道壓力
• 管道壓力可變，管道壓力現場可改變
• 易于使用的切換閥，一個旋鈕切換氣瓶優先級
• 集成式匯流排系統，易于安裝
可選遠程報警*
1、提供氣瓶耗盡的聲光告示，一個Advantium 8 遠程報警系統可以對4個切換系統站進行監視和供電
2、本安柵，用于易燃氣體或危險區域 (class 1,division 1, group A, B, C或D)
3、繼電器輸出，易于集成到其他報警系統
4、電話撥號盤*，提示多個需要更換的耗盡的氣瓶位置
5、計算機通信接口*，通過RS-232接口進行串行通信
材料
- 切換閥：316L不銹鋼棒料
- 管道調壓閥：316L不銹鋼棒料
- 膜片：316L不銹鋼
- 箱體：丙烯酸粉末涂層鋼材
- 管接頭：316不銹鋼
- 內部閥座和密封：PTFE
- 壓力表和壓力開關：316不銹鋼
- 止回閥：316不銹鋼，帶Viton®密封
522系列和523系列的選型信息都是一樣的，但不同點就是上面的切換閥、管道調壓閥、壓力表及止回閥的材質不同。
技術指標
- 最大入口壓力：3000 PSIG (210 BAR)
- 溫度范圍：-40~140°F (-40~60°C)
- 最大流量 (100 PSIG)：600 SCFH (283 LPM)
- 入口連接：½” FPT
- 出口連接：¼” 不銹鋼卡套接頭
- 氦氣泄漏率：1 x 10-8 scc/sec
- 重量：40 lbs. (18 kg)，見匯流排技術指標
流量曲線圖
選型信息
| 522 | A | B | C | D | -CON | 選件 |
| 系列 | 出口壓力 | 入口接頭 | 每側氣瓶 | 裝備 | 軟管 | |
| 2: 0-50 PSIG(0-3.5 BAR) | 0: 1/2" FPT | 0: 無入口接頭** | 1: 壓力表，無報警功能 | -001: 1/2" FPT接口 | C:延長的緊湊型匯流排 | |
| 3: 0-100 PSIG(0-7 BAR) | 1: 黃銅匯流排, 每站帶36" (900mm)不銹鋼軟管 | 1: 1 | 4: 壓力表，帶報警功能*及壓力開關，未含報警系統 | 如果可用，請指定 | ||
| 4: 0-200 PSIG(0-14 BAR) | 3: 隔膜閥，帶36" (900mm)不銹鋼軟管* | 2: 2 | A: 壓力表，帶Altos 2報警系統及標準傳感器 | 入口連接，DIN 477 | ||
| 5: 0-350 PSIG(0-24 BAR) | 4: 黃銅匯流排, 每站帶24" (600mm)不銹鋼軟管 | 3: 3 | B: 壓力表，帶標準傳感器，未包含報警系統 | BS341及其它 | ||
| 7: 0-150 PSIG(0-10 BAR) | 5: 鍍鉻黃銅匯流排，每站帶36" (900mm)不銹鋼軟管 | 4: 4 | C: 壓力表，帶Altos 2報警及本安傳感器 | |||
| 6: 1/2" FPT帶捕捉型排氣 | 5: 5 | D: 壓力表，帶本安傳感器，未包含報警系統 | ||||
| 7: 鍍鉻黃銅匯流排，每站帶24" (600mm)不銹鋼軟管 | 6: 6 | 所有壓力表均為0-4000 PSIG/0-275 BAR | ||||
| 8: 毒性氣體用隔膜閥，帶36" (900mm)柔性軟管*† | 7: 7 | *本安柵在易燃氣體或危險環境時需要。 | ||||
| 9: 隔膜閥，帶72" (1800mm)不銹鋼軟管* | 8: 8 | |||||
| *每側僅1個氣瓶 |
9: 9 | |||||
| †含捕捉型排氣 | 0: 10** | |||||
| A: 11 | ||||||
| B: 12 | ||||||
| C: 13 | ||||||
| D: 14 | ||||||
| E: 15 | ||||||
| ** B中如果選擇匯流排， | ||||||
| 0=10個氣瓶 |
